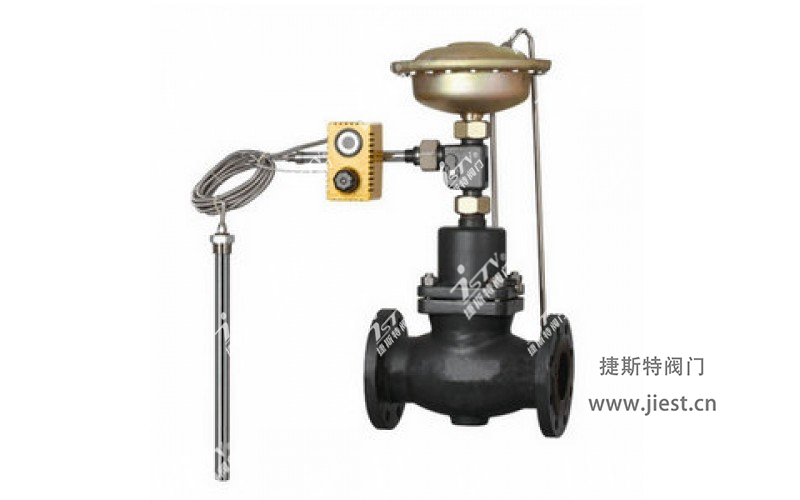

自力式流量溫度調節組合閥概述：
自力式流量溫度調節組合閥無需外部控制儀表，通過管道自身壓力即可進行調節，通過組合件，進行多項組合控制，主要由一個帶有設定流量的控制閥門、執行器和一個帶定點調整器的溫控儀組成。自力式流量溫度組合閥適用于非腐蝕性的液體，在系統管道中的流量、溫度控制。按優先動作的原理工作，不能同時控制兩個參數。
自力式流量溫度調節組合閥特點：
自力式流量溫度調節組合閥安全性高，常用于無電、氣源場合，不存在外部能源的隱患，且操作簡單，設定時只需旋轉調節螺母即可，具有壓力平衡功能，靈敏度高的優點。
自力式流量溫度調節組合閥參數：
| 閥體 |
| 公稱通徑 | Dn15、20、25、32、40、50、65、80、100、125、150mm |
| 公稱壓力 | PN1.6、4.0MPa |
| 法蘭標準 | ANSl、JIS、DIN、GB、JB(特殊可按用戶提供) |
| 閥體材料 | 特材：鈦、鎳、蒙乃爾合金、哈氏合金、鋯、鉭、904L、908L、909L、JSC4、JSC6、A105、WCB、WC6、WC9 雙相不銹鋼：2205、2507、JSTDLB2、CD4MCu 奧氏體不銹鋼：SUS309S、254SMo、310S、317L 不銹鋼：304、321、316、316L、316LA |
| 閥芯材料 | 硬密封:不銹鋼 (1Cr18ni9Ti、1Cr18Ni12MoTi) |
| 軟密封:不銹鋼鑲嵌橡膠圈 |
| 壓力平衡 | 不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250) |
自力式流量溫度調節組合閥工作溫度：
| 允許工作溫度 |
| 公稱通徑 |
| 150-250mm | 150-250mm |
| 密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
| 冷卻罐2個≤200℃ | 冷卻罐2個和加長≤200℃ |
| 軟密封 | ≤150℃ |
自力式流量溫度調節組合閥流量系數：
| 額定流量系數、噪音衡量系數、允許壓差 |
| 公稱通徑DN(mm) |
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| 額定流量系數KvS |
| 4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 |
節流器壓差的
流量范圍(m3/h) | 0.02MPa | 0.1-2 | 0.2-3 | 0.2-4 | 0.4-7 | 0.6-11 | 0.8-16 | 3-28 | 4-40 | 6-63 | 8-80 | 12-125 |
| 0.05MPa | 0.2-3 | 0.3-4.5 | 0.3-6 | 0.5-10 | 0.8-16 | 1.1-24 | 4-40 | 6-58 | 9-90 | 12-120 | 18-180 |
| 噪音衡量系數Z值 |
| 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 |
| 允許壓差( Mpa) | PN16 | 1.6 | 1.5 | 1.2 |
| PN40 | 2.0 |
